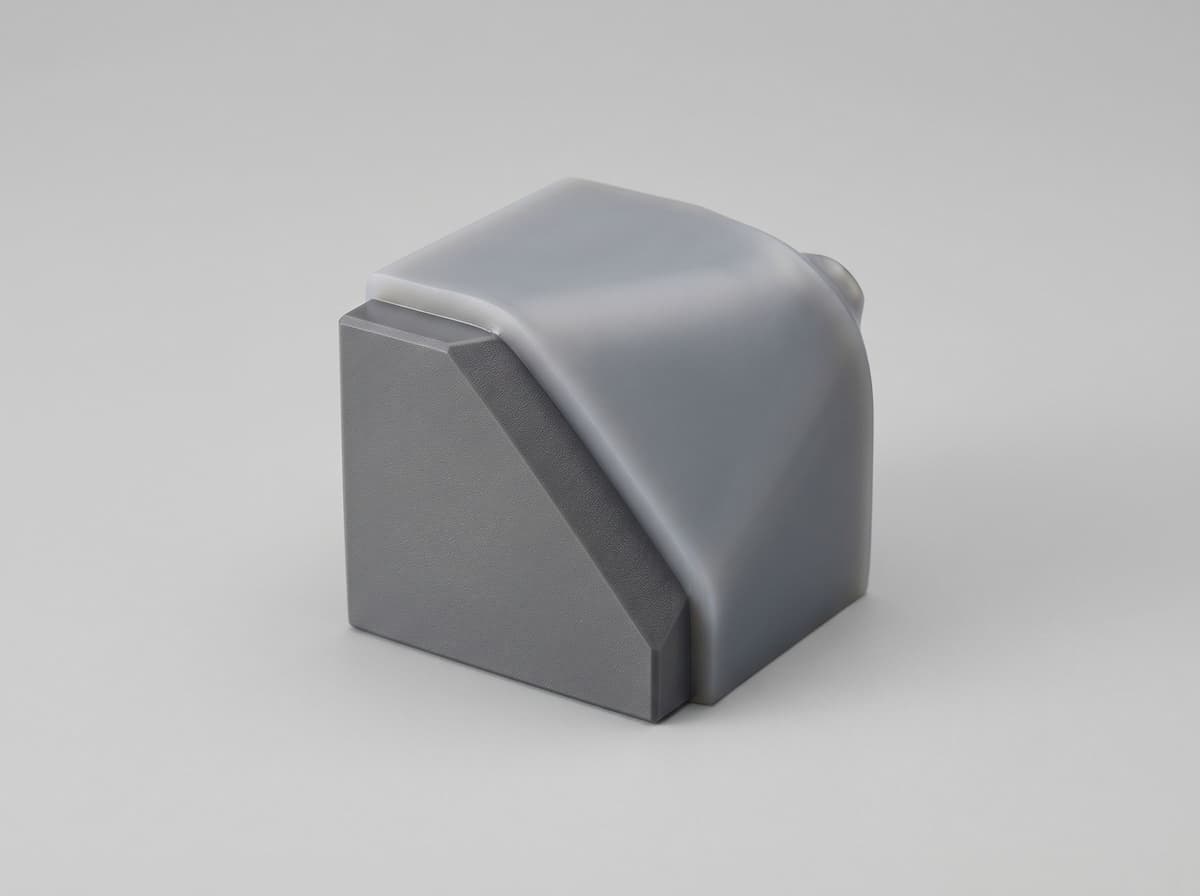

BD-N20 自粘性液体硅橡胶

化学组成

含增粘成份的双组份液体硅橡胶

典型物化数据

	BD-N20A	BD-N20B
外观	半流动性粘稠液体	半流动性粘稠液体
颜色	半透明	半透明
比重	1.03	1.03
	参考范围	典型数据
混合粘度（25℃±2， mPa.s）	100000±10000	80000
硬度(Shore A)	40±5	40
拉伸强度(Mpa)	≥6	6.2
撕裂强度(KN/m)	≥28	30
断裂伸长率（%）	≥300	350
混合比例	1：1
可操作时间	25±2℃，≥12小时

产品性能

• 体系粘度适中，混合后流动性好，易脱泡，可操作时间长；
• 对 TPU\PU\亚克力等材料粘接性能良好；

应用领域

硅橡胶包胶复合制品。

使用方法

• 可采用机械搅拌进行A/B混合搅拌或用静态混合器混合；
• 使用前清理干净仪器设备，含有锡盐、胺或硫等的物质可能会阻止固化反应；
• 在40-150℃的温度范围内皆可固化成型；
• 提高固化温度能迅速缩短固化时间，但制品较厚时应注意固化过快可能导致气泡的产生；
• 产品固化后的性能取决于固化条件，固化前最好进行测试以找到最佳固化条件。

包装贮存

包装规格为1Kg和25Kg，可按用户要求定制。阴凉干燥密封贮存。
